＜ 仕 様 ＞
| 測定範囲 | デジタルゲージ交換により0.2〜500gf(2mN〜5N) |
| 引張速度 | 0.3〜5.0mm/sec |
| 集計機能 | MAX,MIN、平均、LCL・UCL 範囲外回数、割合 |

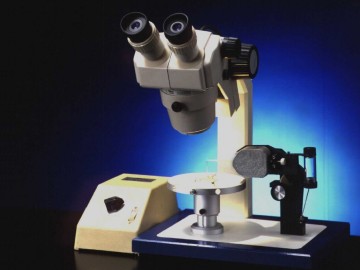

| 実体顕微鏡 | ニコン製7〜30倍（4倍ズーム） |
| 付属品 | 顕微鏡、照明装置、デジタルゲージ1個、
プルテスト用フック2本、フットスイッチ、取扱説明書（試験成績書付） |
| オプション | デバイスホルダ、プリンタ、校正証明書 |
| ﾃﾞｼﾞﾀﾙｹﾞｰｼﾞ |
DG-5,DG-10,DG-20,DG-30,DG-50 最小読取値0.2g
DG-100,DG-200,DG-300,DG-500 最小読取値2g |
| ﾌﾟﾙﾃｽﾄ用ﾌｯｸ | NH-2(先端径50μm),NH-3(先端径75μm),
NH-4(径100μm),NH-5(先端径125μm),NH-8(先端径200μm),NH-10(先端径250μm),
NH-12(先端径300μm),NH-20(先端径500μm),NH-30(先端径750μm) |
| ﾃﾞﾊﾞｲｽﾎﾙﾀﾞ | 標準品は10〜65mm 基板用、その他の形状については測定試料に合わせて製作致します。 |
| プリンタ用紙 | 幅58o感熱紙 |
|

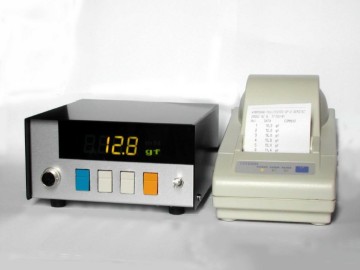

＜ プリンター印字例 ＞
WIREBOND PULLTESTER UP-2 SEMITEC
2006/ 1/ 1 00:00:00
No: DATA COMMENT
1 10.2 gf
2 12.2 gf
3 14.0 gf
4 13.6 gf
5 12.8 gf
6 11.4 gf
7 13.4 gf
8 12.6 gf
9 11.0 gf
10 12.6 gf
max = 14.0 gf
min = 10.2 gf
average = 12.38 gf
LCL ( 2.8 gf) > 0 TESTS, 0 %
UCL (20.0 gf) < 0 TESTS, 0 %
|
|
