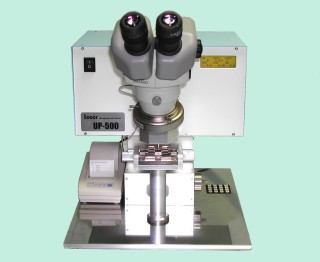

万能型ワイヤボンドプルテスタ　ＵＰ５００
＜　概　要　＞

　金・アルミ線ワイヤーボンディング・ハンダパンプ用ワイヤボンドテスタ。

　センサユニットを交換することによりワイヤープルテスト、 ツィザー(ピール)プルテスト、加熱式・常温式ハンダバンププルテストが 可能です。

　ツィザープルテストモジュールは電動による先端自動開閉。 テストボタンを押すとワイヤーをはさんで引き上げワイヤが切れると元の位置に もどり先端が開きます。
＜　特　長　＞

  • ワンタッチセンサ交換式。センサを交換すると本体かセンサの種類・最大荷重と センサごとの校正値を自動で読み込み、すぐに測定を開始できます。

  • オートレンジ切換え・５点校正システムによる高精度測定。

  • 測定値とともに最大・最小・平均値を毎回表示します。３シグマも表示可能。

  • 上下の位置合わせはロータリーエンコーダとステッピングモータ・ マイクロステップ回路により回転つまみの動きに合わせてスムースに上下します。

  • 下降時フック・測定物の破損を防止する安全停止機能付き。

  • スタートするとフックが下降し、90゜回転してから上昇するセミオートモード。

  • LEDバックライト付き大型液晶ディスプレイ

  • 影の無い白色LEDリングライト顕微鏡照明

  • ３００mm大型基板・リードフレーム対応

  • 画像キャブチャ機能付Windows版データ処理プログラム(オプション)
＜　仕　様　＞ ＜　オプション　＞
測定範囲 50gセンサ使用時最大500gf490mN
センサ交換により0.05g〜10Kg
(ニュートン・グラム単位切換え式)
測定スピード0.05〜3.00mm/Sec
上下動範囲（電動）50mm
フック回転範囲（電動）360゜
計算機能最大・最小・平均値・標準偏差・平均−３Σ
日付・時刻2099年までうるう年対応プリント
実体顕微鏡ニコン製　倍率7〜30倍　4倍ズーム式
破壊コード入力テンキー方式
プリンタ紙幅58mm　32桁
液晶表示器20字x4行(バックライト付き)
インターフェースRS-232C付属
電源AC100〜120V　50/60Hz　3A
寸法幅380mm　奥行き475mm　高さ450mm

※ プルテストモジュール
50g, 100g, 200g, 500g, 1kg, 2kg, 5kg, 10kg
※ ツィザープルテストモジュール
50g, 500g, 2kg
※ 加熱式バンププルテストモジュール
100g, 500g, 2s
※ バンプ瞬間加熱コントローラ
※ デバイスホルダ
TPF　スプリングメカチャック　幅50mm基板用
TP1　バイス式、TP8　真空固定式
※ プルテスト用フック
AH002（直径50μm）　AH003（直径75μm）　
AH004（直径100μm）　AH005（直径125μm）
AH006（直径150μm）　AH008（直径200μm）
AH012（直径300μm）　AH020（直径500μm）
AH030（直径750μm）
※ データ処理ソフト
（画像キャプチャ機能付き）
Windows2000, XP対応
＜　付属品　＞
　
実体顕微鏡（ニコン製）、照明装置
プリンタ、校正用分銅
